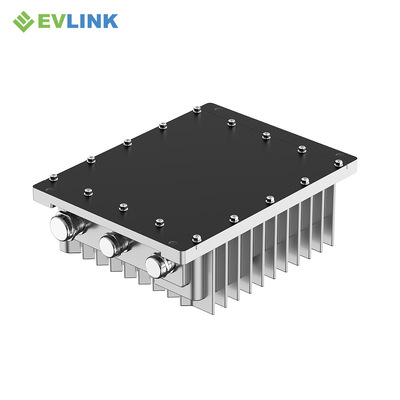

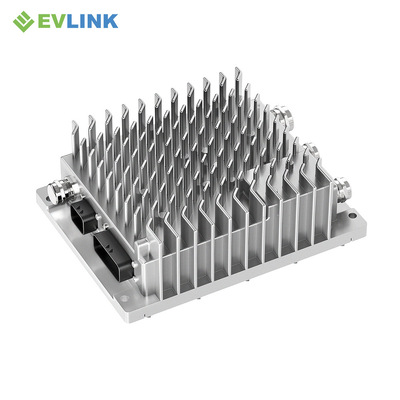

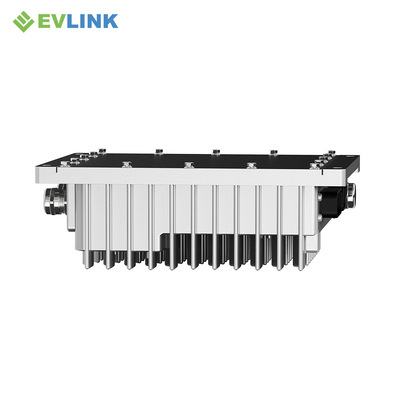

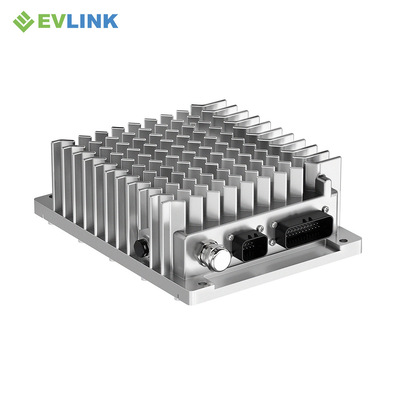

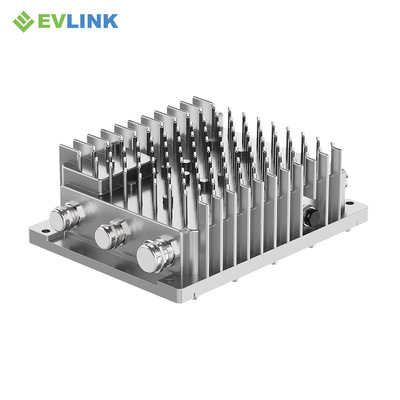

Интегрированный контроллер управления тепловой энергией 3 в 1 с DCAC, HVAC ECU и высоковольтным PTC для электромобилей

Один встроенный контроллер для привода компрессора, терморегулирования и высоковольтного управления PTC.

①Интегрированная архитектура
DCAC + ЭБУ HVAC + PTC высокого напряжения

②Высоковольтная платформа
Разработан для систем терморегулирования электромобилей.

③Компактный дизайн

Уменьшение сложности компонентов и проводки.

④Координированный контроль
Повышенная эффективность управления на уровне системы

Интегрированная системная архитектура

Объединив инвертор компрессора, ЭБУ HVAC и высоковольтный контроллер PTC в одном блоке, контроллер «3 в 1» упрощает архитектуру системы, одновременно уменьшая количество компонентов, сложность проводки и пространство для установки.

Электронная система управления подходит для — агрегатов жидкостного охлаждения BTMS (коммерческие автомобили)

·Требование к скорости ветра: ≥3,5 м/с; такая же скорость ветра, как и у конденсатора.

1. Интегрирует низковольтный контроллер холодильной системы, привод компрессора и высоковольтное управление PTC; такой высокий уровень интеграции снижает затраты, повышает электромагнитную совместимость и помехозащищенность, а также сводит к минимуму количество подключений внешних жгутов проводов.

2. Силовые устройства были заменены IGBT на SiC, что повысило выдерживаемость напряжения и снизило выделение тепла.

3. Замените оригинальный разъем металлическим кабельным вводом, чтобы повысить надежность и герметичность.

4. Повысьте эффективность охлаждения и уменьшите частоту отказов компрессора, переключив метод охлаждения силового модуля компрессора с охлаждения хладагентом низкого давления на естественное воздушное охлаждение.

5.Компактный, простой в установке и компактный;

6.Поддерживает платформы с номинальным напряжением 600 В постоянного тока и 800 В постоянного тока на уровне транспортного средства.

Сталкиваетесь ли вы с этими проблемами управления температурным режимом?

Приложения

Высоковольтный водонагреватель PTC компании EVLINK Technology широко используется в электрических автобусах, тяжелых электрических грузовиках, легких грузовиках, карьерных самосвалах и системах терморегулирования аккумулирования энергии.

О нас

Компания Evlink была основана в 2020 году и специализируется на исследованиях, разработках и производстве высоковольтных и мощных нагревателей охлаждающей жидкости автомобильного класса. Наша основная команда имеет более чем 10-летний опыт работы в отрасли компонентов для электромобилей.

В 2025 году годовой доход компании составил почти 200 миллионов юаней, а штат сотрудников насчитывал 400 человек, включая 80 инженеров по исследованиям и разработкам.

Наш основной бизнес сосредоточен на решениях по электрическому нагреву для систем терморегулирования в коммерческих автомобилях. Мы предлагаем высоковольтные подогреватели охлаждающей жидкости с диапазоном напряжения 600–1100 В и мощностью от 3 до 35 кВт. Наши модели массового производства достигают максимального номинального напряжения 870 В постоянного тока и максимальной номинальной мощности 35 кВт, что ставит наши технические характеристики на передовые позиции в отрасли.

Наша команда

Компания располагает современной производственной базой площадью 18 000 квадратных метров, оснащенной передовыми производственными мощностями и профессиональной управленческой командой.

Имея 16-летний опыт работы в отрасли, мы создали старшую команду исследований и разработок, состоящую из более чем 80 экспертов, специализирующихся на аппаратном обеспечении, программном обеспечении и системной интеграции.

18000м²|80+|65+|30+

Заводская зона Инженеры по исследованиям и разработкам Экспортные страны Производственные линии

Сертификаты и патенты

Наши запатентованные технологии отражают наши постоянные инновации в высоковольтных системах отопления с PTC, обеспечивая эффективность, безопасность и долгосрочную надежность.

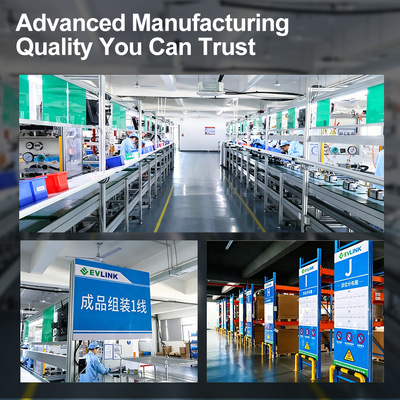

Производственный процесс

Опираясь на профессиональную команду исследований и разработок и обширный опыт реализации проектов, мы предоставляем услуги по индивидуальной разработке и системной интеграции высоковольтных жидкостных обогревателей с учетом реальных условий эксплуатации клиентов, обеспечивая оптимальные характеристики терморегулирования и лучшую совместимость с транспортными средствами.

Часто задаваемые вопросы

Вопрос: Как правильно выбрать водонагреватель PTC?
А:Для облегчения выбора укажите следующие параметры:

· Сценарий применения (автобус/тяжелый грузовик)

· Использование по назначению (обогрев аккумуляторной батареи, обогрев кабины, рекуперация энергии рекуперативного торможения)

· Условия эксплуатации

· Диапазон рабочего напряжения

· Номинальное напряжение и мощность

· Тип и емкость аккумулятора

· Целевая температура воды на выходе

· Рабочая температура окружающей среды

· Расход охлаждающей жидкости

· Место для установки

Вопрос: Как работает водонагреватель PTC?
А:Нагреватель PTC работает путем пропускания электрического тока через керамический материал PTC. Сопротивление материала увеличивается по мере повышения температуры, автоматически регулируя мощность нагрева для поддержания постоянной температуры.

Вопрос: Для каких типов транспортных средств он подходит?
А:Подходит для большинства электробусов, электрогрузовиков и электрической строительной техники (экскаваторов, погрузчиков и т. д.).

Вопрос: Как он ведет себя в условиях низких температур?
А:Нагреватели PTC остаются стабильными в условиях низких температур, что делает их идеальными для электромобилей в холодных регионах.

Вопрос: Каковы основные преимущества водонагревателей EVLINK PTC?
А:Высокая надежность, быстрый и равномерный нагрев, запатентованный контроль теплового расширения, защита от влаги и исключительная производительность в экстремальных условиях.

Вопрос: Поддерживается ли индивидуальная разработка?
А:Да. Общие параметры настройки включают в себя:

· Номинальная мощность (3 кВт – 35 кВт)

· Платформа напряжения (400 В – 800 В)

· Протокол связи (включение CAN/EN)

· Конструкция и размеры монтажного кронштейна

· Высоковольтные и низковольтные разъемы

Вопрос: Доступна ли OEM/ODM настройка?
А:Да. Опции включают в себя:

· Настройка мощности и напряжения

· Типы разъемов

· Протоколы связи (CAN и т. д.)

· Внешний вид и конструкция крепления

Вопрос: какое время выполнения заказа?
А:Минимальный объем заказа: 1 единица. Доставка образца в течение 7 дней. Гибкая разработка обеспечивает быстрое реагирование на меняющиеся требования.

Вопрос: Доступны ли сертификаты?
А:Продукт соответствует автомобильным стандартам и может иметь такие сертификаты, как CE, ISO и E-Mark.

Вопрос: Поддерживаются ли образцы тестов?
А:Да. Могут быть предоставлены образцы для проверки производительности и тестирования интеграции транспортных средств.

Вопрос: Поддерживает ли он полную интеграцию с системой автомобиля?
А:Да. Интеграция с системой управления автомобилем возможна через связь CAN.
